NANO-002F

Home  >   AAEON  >   Computing Systems  >
Digital Signage Systems

Mini PC with 6th Generation Intel® Core™ i7/i5/i3/Celeron 15W Processor, 2 HDMI, 2 LAN Ports, COM Port and 4 USB Ports

Product Feature

  • 6th Generation Intel® 14nm ULT Core™ i7/i5/i3/Celeron® 15W BGA Processor
  • Dual Gigabit Ethernet
  • Dual HDMI Ports
  • USB 3.2 Gen 1 Port x 4

Mini PC with Intel® 6th Generation Core™ i7/i5/i3/Celeron 15W Processor, 2 HDMI, 2 LAN Ports, COM Port and 4 USB Ports

SYSTEM
CPU6th gen. Intel® 14nm ULT Core™, BGA CPU, 15W TDP.
i7-6600U 2C/4T GT2 2.6/3.4 GHz 4M/ i5-6300U 2C/4T GT2 2.4/3.0 GHz 3M/
i3-6100U 2C/4T GT2 2.3 GHz 3M/ Celeron® 3955U 2C/2T GT1 (f) 2.0 GHz 2M
CHIPSETIntergrated into SoC
SYSTEM MEMORYSODIMM x 2, max. 32 GB, DDR4 2133/1867 MHz non-ECC, un-buffered memory
I/O CHIPSETNCT5538D
STORAGE DEVICEM.2 2280 M-Key slot (PCIe[x4] + SATA) x 1
ETHERNETRealtek® 8111G 10/100/1000Mb LAN x 2, RJ-45 x 2
AUDIOAudio Jack x 2 : Line-out (green), Mic-in (pink)
TPM
EXPANSION SLOTM.2 2230 E-Key slot (PCIe+USB) x 1
BIOS128M bit Flash ROM, AMI BIOS
H/W MONITORTemperature Monitor on CPU/System,
Voltage Monitor on Vcore/5V/3.3V/12V,
Fan Monitor on Chassis
WATCHDOG TIMER1~255 steps by software program
SMART FAN CONTROLChassis Fan
WAKE ON LAN/ PXEYes (WOL / PXE)
POWER STATES3, S4, S5
GRAPHICS
GRAPHICS CHIPSETIntegrated Graphics
RESOLUTIONHDMI 1.4 up to 4096 x 2160@24Hz
GRAPHICS MULTI DISPLAYHDMI + HDMI
ENVIRONEMENT & POWER & ME
BATTERYLithium battery
POWER REQUIREMENTDC Power x 1 (DC: 12V~19V, wide rage:12V-5%~ 19V+10%)
OPERATING TEMPERATUREFAN: 0°C ~ 50°C
OPERATING HUMIDITY20%~90%RH, non-condensing
CERTIFICATECE & FCC class A
FORM FACTORNANO ITX: 4.72" x 4.72" (120mm x 120mm)
WEIGHT

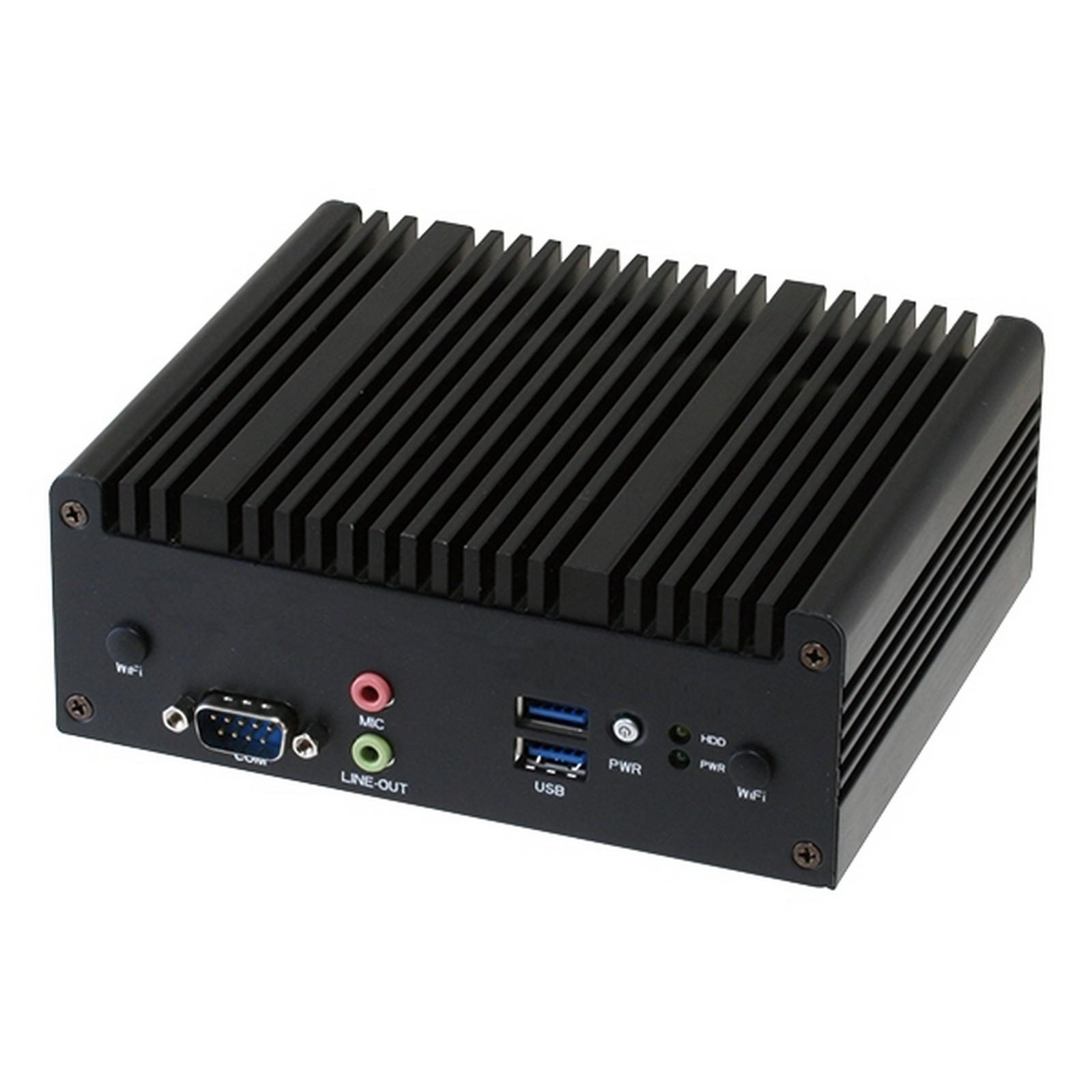

FRONT I/O
USBUSB 3.2 Gen 1 port x 2
AUDIOAudio Jack x 2 : Line-out (green), Mic-in (pink)
SERIAL PORTCOM port RS-232
POWEROn/Off Button x 1
OTHERSReset Switch 2-pin header x 1,
power button 2-pin header x 1,
M.2 2230 E-Key slot x 1

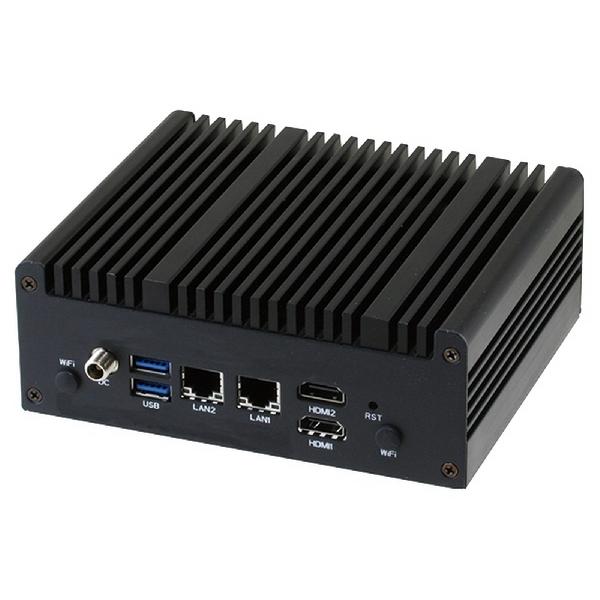

REAR I/O
USBUSB 3.2 Gen 1 port x 2
DISPLAY I/OHDMI Connector x 2
LAN I/ORJ-45 Connector x 2
OTHERSReset Switch 2-pin header x 1,
power button 2-pin header x 1,
M.2 2230 E-Key slot x 1
INTERNAL I/O
STORAGEM.2 2280 M-Key slot x 1
FANChassis Fan connector x 1 (3-pin, p=2.00mm)
OTHERSReset Switch 2-pin header x 1,
power button 2-pin header x 1,
M.2 2230 E-Key slot x 1
OPERATING SYSTEM
OSWIndows® 7 32 bit, WIndows® 7 64 bit,
WIndows® 8.1 64 bit, WIndows® 10 64 bit,
Linux Fedora* 22 (64b)
Name Type Version Release Date
NANO-002F Datasheet Datasheet V1.0 24 Febuary 2017
