ACS-1U01-H110B

Home  >   AAEON  >   Computing Systems  >
Industrial Chassis  >   Wallmount Chassis

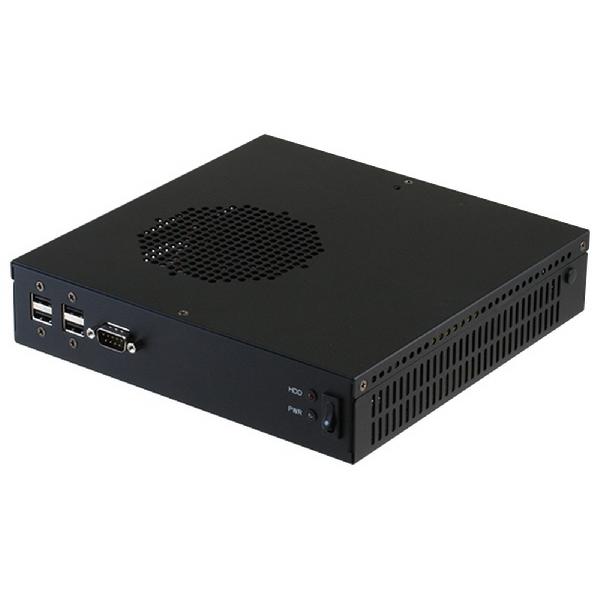

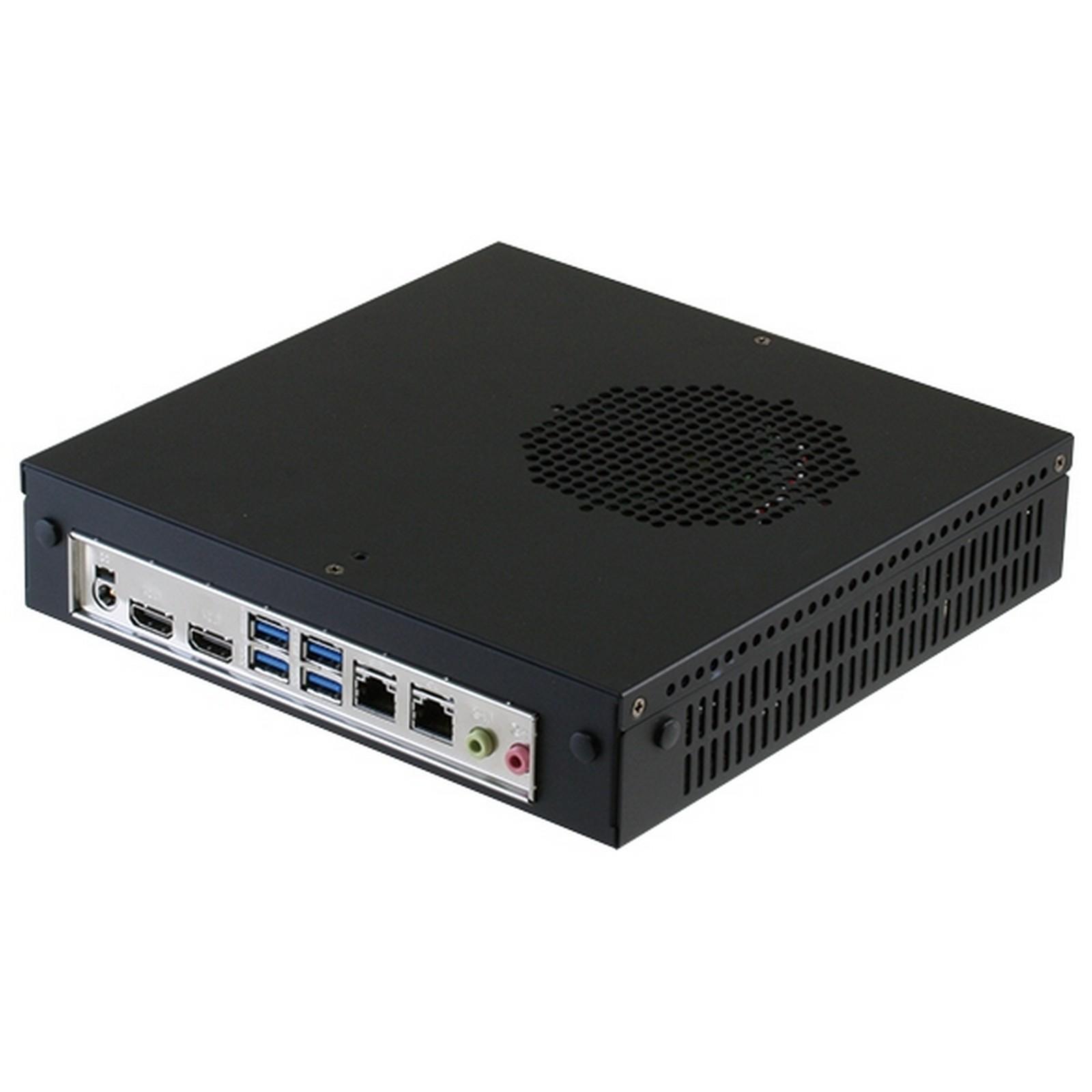

Mini-ITX 1U Chassis with 6th Generation Intel® Processor

Product Feature

  • LGA 1151 Socket For 6th Generation Intel® 14 nm Processor
  • Intel® H110
  • DDR4 2133/1867 MHz SODIMM x 2, Up to 32GB
  • Dual Independent Display: HDMI x 2, BOM Changeable to DP
  • Rich IO Supported: USB 3.2 Gen 1 x 4, USB 2.0 x 4
  • Compact Size, Low Profile

Mini-ITX 1U Chassis with Intel® 6th Generation Processor

SYSTEM
CPUIntel® Skylake 14nm LGA 1151 socket Processor, Max. 65W TDPs (follow thin mini-ITX)
CHIPSETIntel® H110
SYSTEM MEMORY2 x SODIMM, Max. 32GB, DDR4 2133/1867 MHz, Non-ECC, Un-buffered
DISPLAY INTERFACEIntel® HD Graphics
DP(BOM Change, default HDMI): Up to 1920 x 1200 @60Hz, with Digital Audio
HDMI: Up to 4096 x 2304 @24Hz / 2560 x 1600 @60Hz, with Digital Audio
LVDS: Up to 1920 x 1200 @60Hz, Dual Channel 18/24-bit colay
eDP: Up to 4096 x 2304 @60Hz
STORAGE DEVICE2.5" HDD x 1, Full-Size Mini-Card(mSATA default, PCIe + USB optional) x 1
ETHERNET
I/ONCT6791D
EXPANSIONMini PCIe:
Half-Size Mini-Card slot (PCIe + USB) x 1, Full-Size Mini-Card (Default mSATA, PCIe + USB optional) x 1
Storage:
Full-size Mini-Card slot (mSATA default) x 1, SATA3(6.0Gb/s) x 1, SATA power connector x 1
Others:
RS-232 9-pin int. box header x 1, RS/232/422/485 9-pin box header x 1, 5-pin USB 2.0 header(p=2.00mm) x 2
INDICATOR
OS SUPPORTMS Windows:Windows® 7 32 / 64-bit, Windows® 8.1 32 / 64-bit, Windows® 10 32 / 64-bit
POWER SUPPLY
POWER REQUIREMENTDC: 12V
MECHANICAL
MOUNTINGWallmount
DIMENSIONS (W X H X D)8” x 8” x 1.75” (203.20mm x 203.20mm x 44.45mm)
GROSS WEIGHT
NET WEIGHT
ENVIRONMENTAL
OPERATING TEMPERATURE32°F ~ 122°F (0°C ~ 50°C)
STORAGE TEMPERATURE
STORAGE HUMIDITY
ANTI-VIBRATION0.5 Grms/ 5~ 500Hz/ operation – HDD
CERTIFICATIONCE & FCC Class A
Name Type Version Release Date
ACS-1U01-H110B Datasheet Datasheet V1.0 27 April 2017
